Interne IDE Platte im Atari ST
Achtung
Dies ist eine rücksichtslos vereinfachte Variante von
Pera Putnik's Interface.
Ich hatte damals schlichtweg keine Möglichkeit mir selbst ein GAL zu programmieren. Aber es funktioniert so bei mir seit Jahren. Auf jeden Fall werden Schaltpläne für die entsprechende Version des Ataris benötigt. Ebenfalls wird ein TOS größer/gleich 2.06 benötigt, da TOS von davor nicht nach IDE Geräten suchen!

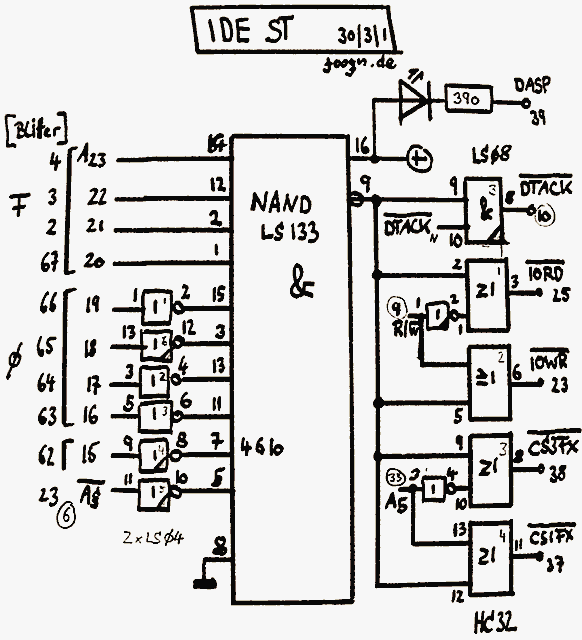

- Anstelle eines GAL nutze ich 74LS133, 74HC32 + Inverter.
- Scheinbar unnötige Pins: (27)IORDY, (29)DMACK.
- Ein 2,5 Zoll Laufwerk passt in den ST, also kein 74HCT245 nötig.
- Da RES/-FDINT "open collector" in meinem ST sind, hab ich den ST-Reset direkt mit IDE_Reset verbunden und -FDINT (Pin 10 on ASCI Harddisk connector) mit INTRQ.
Stell sicher, dass der TTL-Type CMOS kompatibel ist. Ich hatte anfänglich ein 74F32 verwendet und das hat regelmäßig den Root-Sektor zerschossen! Wer sich wundert, das "mein" -DTACK durch TTL-Gatter geht, dass ist wegen dem TOS2.06 und einem 16Mhz Patch in meinem ST. Mein Dank geht an Pera Putnik und Albin Lass.

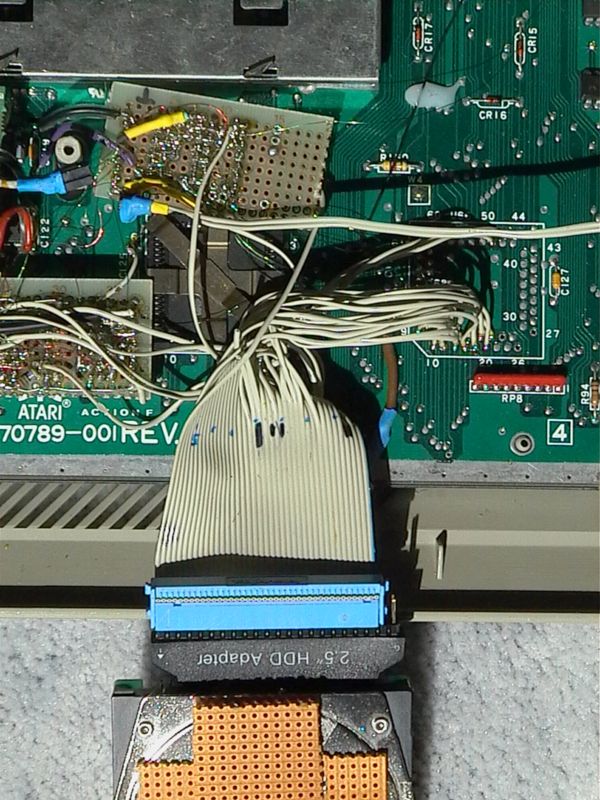

IDE am "leeren Blitter" angelötet.
IDE-Pinout |
|
. |
. |
|
|
. |
. |
|
|
|
|
|
